Przyrząd Do Ustawiania Kąta Wtrysku Andoria

Przyrząd Do Ustawiania Kąta Wtrysku Andoria

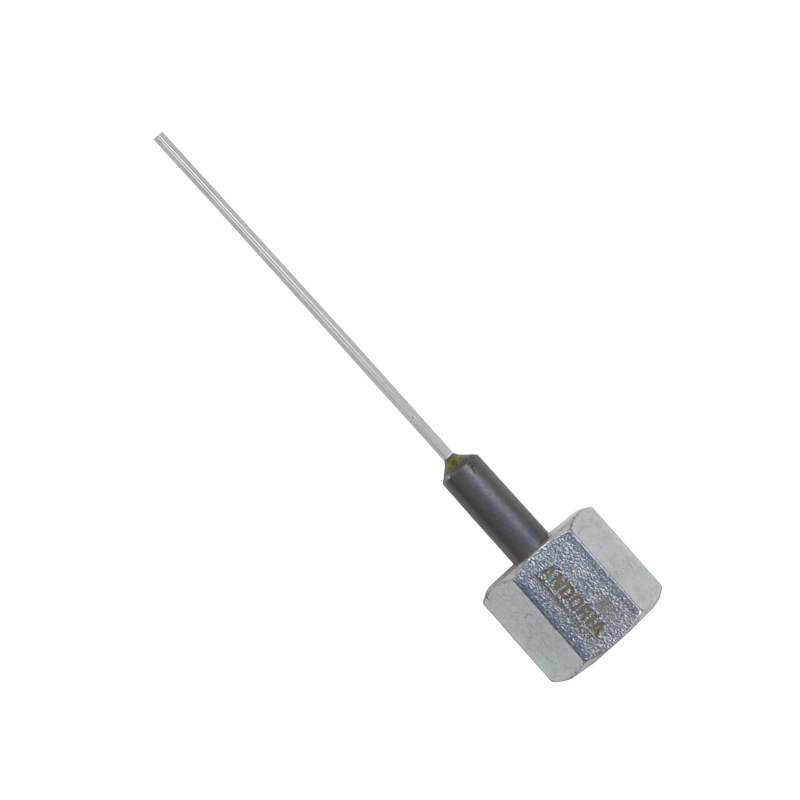

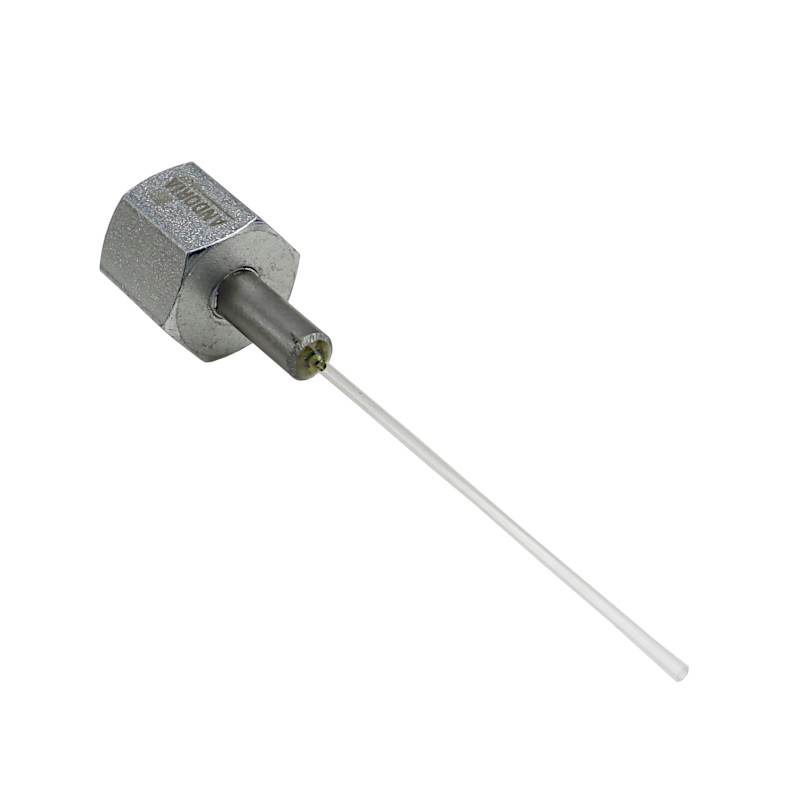

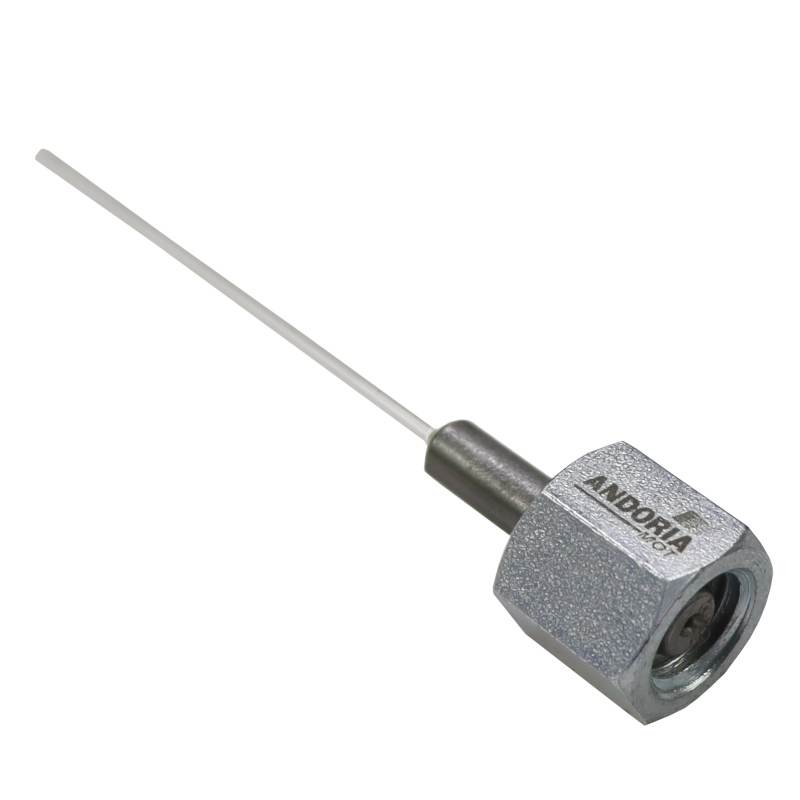

Rurka kapilarna do ustawiania kąta wtrysku
Dane techniczne:
średnica zewnętrzna: 1,6mm
średnica wewnętrzna: 0,8mm
kapilara wykonana ze szkła
⚠️przy montażu nowej lub naprawionej pompy wtryskowej należy ustawić kąt początku wtrysku
⚠️właściwy kąt początku wtrysku paliwa i sposób wykonywania jego pomiaru podany jest zawsze w instrukcji obsługi silnika
Instrukcja ustawiania kąta wtrysku:
należy włączyć odprężnik lub odkręcić wtryskiwacze aby uzyskać możliwość swobodnego obracania wałem korbowym silnika
w miejsce rurki pierwszego cylindra zakładamy kapilarę (przyrząd do ustawiania kąta wtrysku)
dźwignię paliwa ustawiamy na maksymalne podawanie
odpowietrzamy układ paliwowy
obracamy kilkukrotnie wałem korbowym do momentu aż paliwo zacznie wypływać rurką kapilarną
ustawiamy silnik tak aby w pierwszym cylindrze był suw sprężania (obydwa zawory zamknięte)
powoli obracamy wałem aby złapać moment, gdy paliwo w kapilarze zaczyna się podnosić (można to łatwo zauważyć gdyż w rurce zawsze znajdują się drobne pęcherzyki powietrza)
⚠️moment zaobserwowanego początku tłoczenia paliwa powinien się zgadzać z odpowiednim znakiem na kole zamachowym. W ciągniku Ursus C-330 zamiast znaku jest specjalny kołek znajdujący się po prawej stronie obudowy koła zamachowego. Kołek ten można wsunąć w otwór wywiercony w kole zamachowym tylko wtedy gdy początek wtrysku jest właściwy.
⚠️jeżeli podawanie paliwo zaczęło się wcześniej niż wskazują znaki oznacza to, iż kąt początku wtrysku jest za duży
⚠️tłoczenie paliwa rozpoczęte po minięciu znaków wskazuje, że wtrysk paliwa jest opóźniony
⚠️w celu opóźnienia wtrysku przy kołnierzowym mocowaniu pompy należy obrócić pompę w podłużnych otworach w kierunku zgodnym z kierunkiem obracania się wału napędowego, obracamy pompę w kierunku przeciwnym aby zwiększyć kąt wtrysku ( w silniku ciągnika Ursus C-330 podłużne otwory służące do regulacji kąta wtrysku wykonane są na kole napędzającym pompę)
