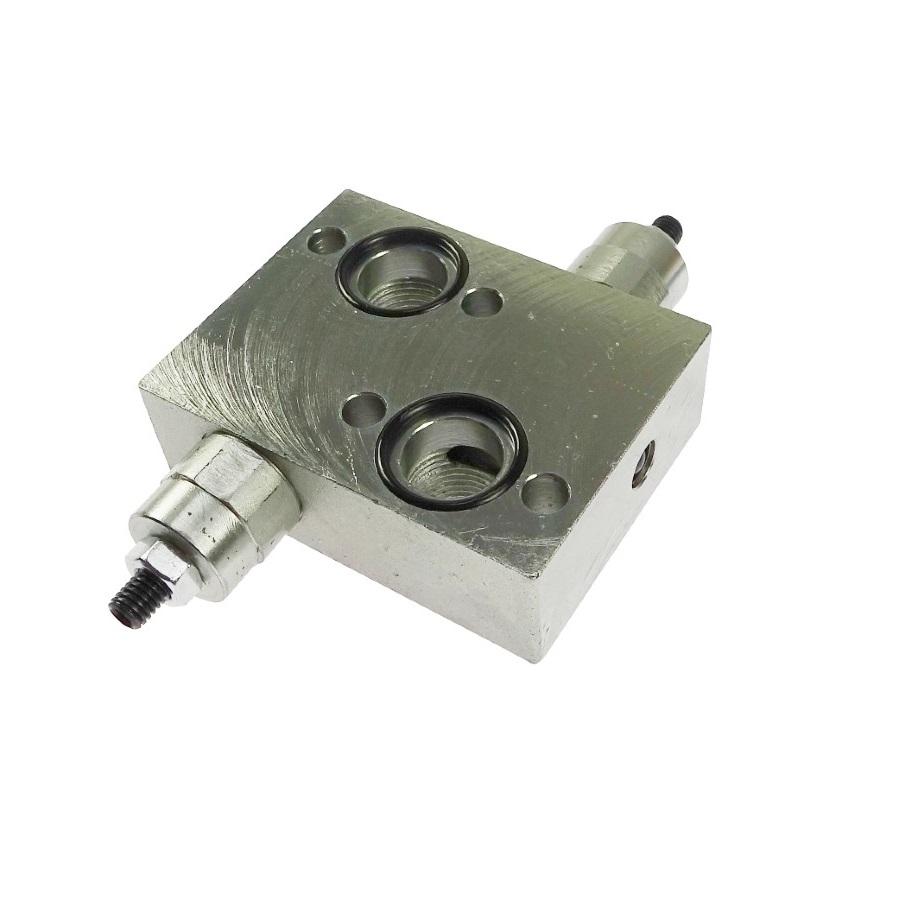

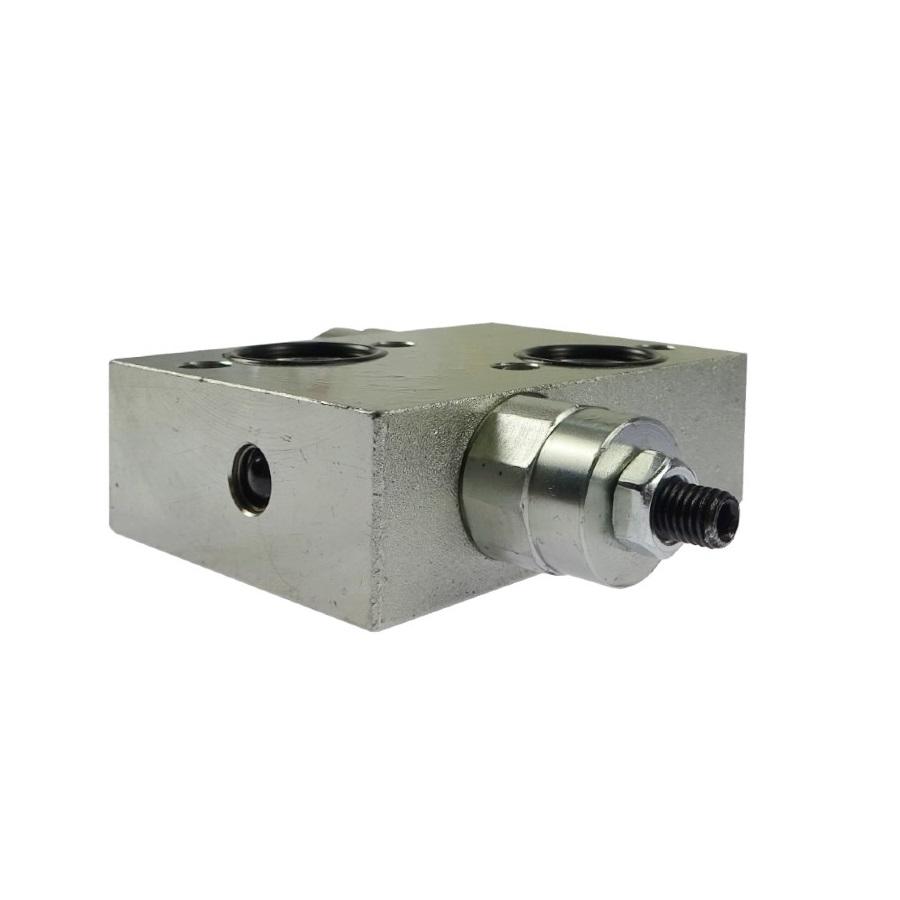

Zawór Krzyżowy Silników Hydraulicznych 1/2 Max 25mpa Archimedes ZP200A

Zawór krzyżowy silników hydraulicznych 1/2 max. 25Mpa ARCHIMEDES Dane techniczne: Gwinty wewnętrzne w korpusie- 1/2" Maksymalny przepływ - 60L/min Ilość otworów w korpusie - 4 Dopuszczalne maksymalne ciśnienie - 250 bar / 25 MPa Zakres regulacji zaworów przelewowych: 50-220 bar Dopuszczalna temperatura otoczenia: -40 C do +60 C Dopuszczalna temperatura oleju: -15 C do +80 C Typ oleju - olej hydrauliczny na bazie oleju mineralnego Wymiary: Długość całkowita - 92 mm Szerokość korpusu - 70 mm Szerokość całkowita - 145 mm Grubość - 29,5 mm Podłączenie: Należy przyłączyć jedną stronę V1 i V2 do silnika hydraulicznego za pomocą czterech śrub imbusowych M8x40. Analogiczne wyjścia z drugiej strony V1 i V2 do zasilania i powrotu np. do sekcji w rozdzielaczu hydraulicznym lub tylnych gniazd w ciągniku. Opis Podwójny zawór przelewowy krzyżowy (Dual Cross Relief Valve) Podwójny zawór przelewowy krzyżowy to kompaktowy element zabezpieczający układ hydrauliczny przed nadmiernym wzrostem ciśnienia w dwóch kierunkach pracy. W jego konstrukcji zastosowano dwa niezależne zawory przelewowe połączone w konfiguracji „cross-line”, dzięki czemu zawór reaguje na przeciążenia powstające zarówno w porcie A, jak i w porcie B. Zawór automatycznie odprowadza nadmiar oleju hydraulicznego, gdy ciśnienie na którymkolwiek porcie przekroczy ustawioną wartość. Chroni to silniki hydrauliczne oraz siłowniki dwustronnego działania przed uszkodzeniem wynikającym z bezwładności obciążenia, nagłych zmian kierunku ruchu oraz obciążeń udarowych. Konstrukcja zaworu zapewnia: stabilną i precyzyjną regulację ciśnienia zadziałania, szybką reakcję na skoki ciśnienia, cichą pracę i wysoką trwałość, możliwość regulacji obu stron niezależnie, łatwy montaż bezpośrednio na przewodach lub przy odbiorniku (np. silniku hydraulicznym). Zawór znajduje szerokie zastosowanie w hydraulice mobilnej i przemysłowej — m.in. w układach silników hydraulicznych, chwytaków, wciągarek, siłowników dwustronnego działania oraz układach sterowania maszyn rolniczych i budowlanych. Schemat działania (ASCII) Poniższy schemat ilustruje sposób pracy zaworu w układzie hydraulicznym: ┌──────────────────────────────────┐ │ Podwójny zawór │ │ przelewowy krzyżowy (XRV) │ └──────────────────────────────────┘ Port A ←──────────────→ Port B │ │ │ │ ┌──────▼──────┐ ┌────▼──────┐ │ Zawór A │ │ Zawór B │ │ przelewowy │ │ przelewowy │ └──────┬──────┘ └────┬──────┘ │ │ ▼ ▼ Do zbiornika / linii powrotnej (T) Opis schematu: Port A oraz Port B – podłączenie do odbiornika (silnik, siłownik). Dwa zawory przelewowe – każdy zabezpiecza jeden kierunek przepływu. Gdy ciśnienie w A lub B przekroczy ustawiony próg, odpowiedni zawór otwiera się i odprowadza nadmiar oleju do powrotu T, chroniąc układ przed przeciążeniem. Numer katalogowy: ZP200A Cechy produktu: Najwyższa jakość Producent ARCHIMEDES Zawór Krzyżowy Silników Hydraulicznych 1/2 Max 25mpa Archimedes ZP200A
