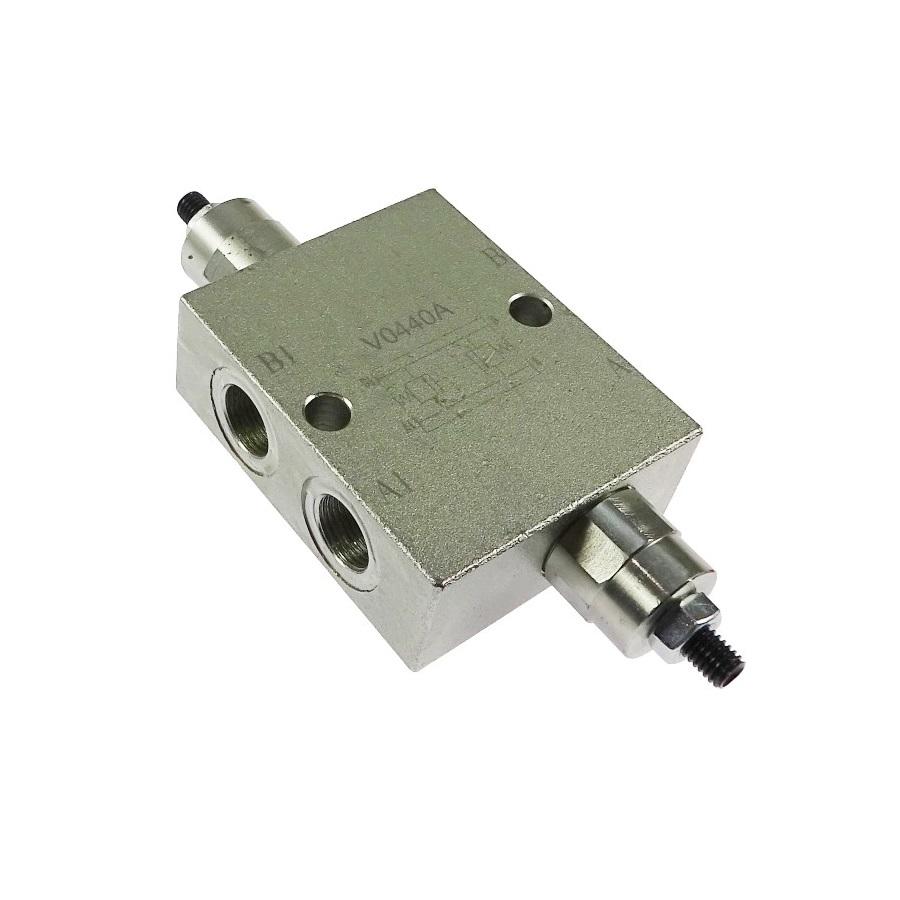

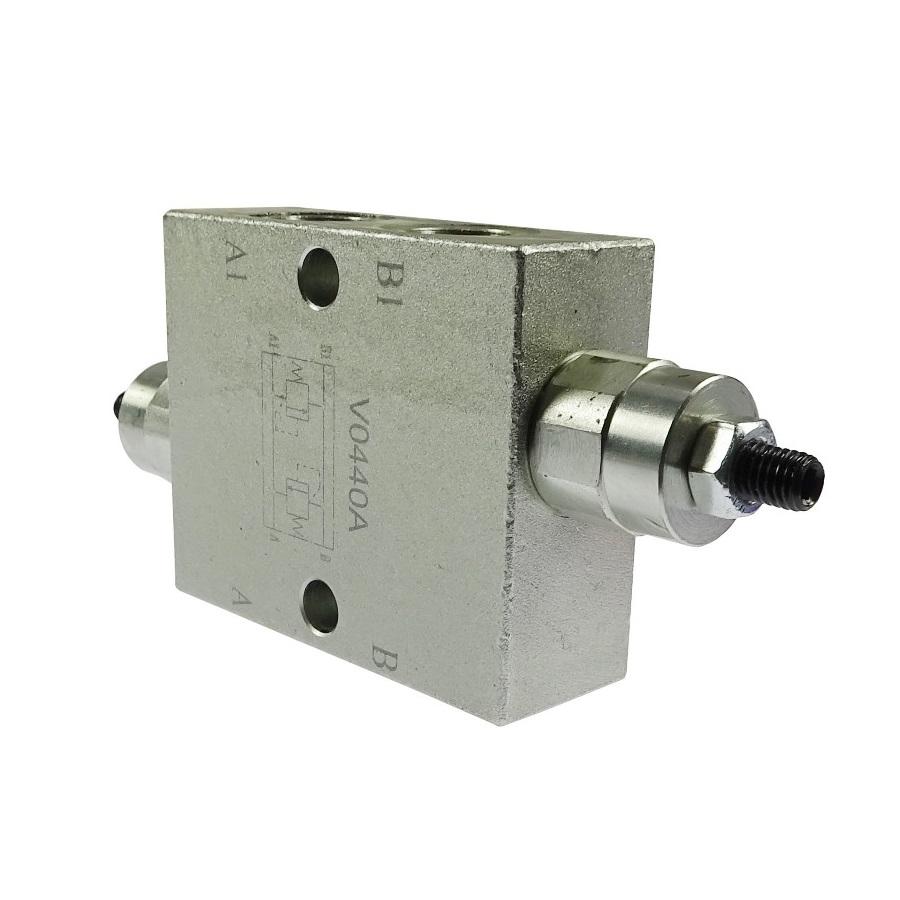

Zawór Krzyżowy 3/8" Przepustowość 45l Archimedes A-V0440

Zawór krzyżowy 3/8" przepustowość 45L ARCHIMEDES Dane techniczne: Gwinty wewnętrzne w korpusie- 3/8" Maksymalny przepływ - 45L/min Dopuszczalne maksymalne ciśnienie - 350 bar Typ oleju - olej hydrauliczny na bazie oleju mineralnego Wymiary: Długość całkowita - 161 mm Szerokość korpusu - 70 mm Długość korpusu - 85 mm Grubość - 30 mm Opis Podwójny zawór przelewowy krzyżowy (Dual Cross Relief Valve) Podwójny zawór przelewowy krzyżowy to kompaktowy element zabezpieczający układ hydrauliczny przed nadmiernym wzrostem ciśnienia w dwóch kierunkach pracy. W jego konstrukcji zastosowano dwa niezależne zawory przelewowe połączone w konfiguracji „cross-line”, dzięki czemu zawór reaguje na przeciążenia powstające zarówno w porcie A, jak i w porcie B. Zawór automatycznie odprowadza nadmiar oleju hydraulicznego, gdy ciśnienie na którymkolwiek porcie przekroczy ustawioną wartość. Chroni to silniki hydrauliczne oraz siłowniki dwustronnego działania przed uszkodzeniem wynikającym z bezwładności obciążenia, nagłych zmian kierunku ruchu oraz obciążeń udarowych. Konstrukcja zaworu zapewnia: stabilną i precyzyjną regulację ciśnienia zadziałania, szybką reakcję na skoki ciśnienia, cichą pracę i wysoką trwałość, możliwość regulacji obu stron niezależnie, łatwy montaż bezpośrednio na przewodach lub przy odbiorniku (np. silniku hydraulicznym). Zawór znajduje szerokie zastosowanie w hydraulice mobilnej i przemysłowej — m.in. w układach silników hydraulicznych, chwytaków, wciągarek, siłowników dwustronnego działania oraz układach sterowania maszyn rolniczych i budowlanych. Schemat działania (ASCII) Poniższy schemat ilustruje sposób pracy zaworu w układzie hydraulicznym: ┌──────────────────────────────────┐ │ Podwójny zawór │ │ przelewowy krzyżowy (XRV) │ └──────────────────────────────────┘ Port A ←──────────────→ Port B │ │ │ │ ┌──────▼──────┐ ┌────▼──────┐ │ Zawór A │ │ Zawór B │ │ przelewowy │ │ przelewowy │ └──────┬──────┘ └────┬──────┘ │ │ ▼ ▼ Do zbiornika / linii powrotnej (T) Opis schematu: Port A oraz Port B – podłączenie do odbiornika (silnik, siłownik). Dwa zawory przelewowe – każdy zabezpiecza jeden kierunek przepływu. Gdy ciśnienie w A lub B przekroczy ustawiony próg, odpowiedni zawór otwiera się i odprowadza nadmiar oleju do powrotu T, chroniąc układ przed przeciążeniem. Numer katalogowy: A-V0440 Cechy produktu: Najwyższa jakość Producent ARCHIMEDES Zawór Krzyżowy 3/8" Przepustowość 45l Archimedes A-V0440
